Sytytyspuola on yksi bensiinimoottorin sytytysjärjestelmän tärkeimmistä komponenteista. Sen tehtävänä on muuttaa akun tai sytytysjärjestelmän matala jännite erittäin korkeaksi jännitteeksi, joka pystyy synnyttämään kipinän sytytystulpan elektrodien väliin. Ilman voimakasta ja oikealla hetkellä syntyvää kipinää polttoaine-ilmaseos ei pala kunnolla, ja moottori voi käydä epätasaisesti, menettää tehoa, lisätä polttoaineenkulutusta tai olla käynnistymättä lainkaan.

Vaikka sytytyspuolan toimintaperiaate on monissa järjestelmissä samankaltainen, sytytyspuolien rakenne ja ohjaus ovat muuttuneet vuosien aikana paljon. Vanhoissa ajoneuvoissa käytettiin yhtä suurta sylinterimäistä sytytyspuolaa ja virranjakajaa, uudemmissa ajoneuvoissa jokaisella sylinterillä on usein oma erillinen sytytyspuola. Moottoripyörissä, ruohonleikkureissa, mönkijöissä ja pienmoottoreissa sytytysjärjestelmä voi olla kokonaan magneetto- tai CDI-tyyppinen.

Seuraavaksi tarkastelemme perusteellisesti, millaisia sytytyspuolia on olemassa, miten ne on rakennettu, miten ne eroavat toisistaan sekä miten niitä mitataan ja tarkastetaan.

---

1. Mikä on sytytyspuola?

Sytytyspuola on käytännössä korkeajännitemuuntaja. Se koostuu yleensä kahdesta käämistä:

  • 1. Ensiökäämi – matalajännitekäämi, jota syötetään yleensä 12 V jännitteellä tai sytytyksen ohjausmoduulin kautta.
  • 2. Toisiokäämi – korkeajännitekäämi, jossa syntyy kymmenien tuhansien volttien suuruinen jännite.

Kun ensiökäämin läpi johdetaan virtaa, sytytyspuolan sydämeen syntyy magneettikenttä. Kun virta katkaistaan äkillisesti, magneettikenttä romahtaa ja toisiokäämiin indusoituu korkea jännite. Tämä korkea jännite siirtyy sytytystulppaan ja synnyttää kipinän.

Tyypillinen sytytyspuola voi tuottaa noin 15 000–40 000 V, joissakin tapauksissa enemmänkin. Todellinen tarvittava jännite riippuu monista tekijöistä:

  • sytytystulpan kärkivälistä,
  • sylinterin paineesta,
  • polttoaine-ilmaseoksen koostumuksesta,
  • sytytystulpan kunnosta,
  • korkeajännitejohtojen kunnosta,
  • moottorin kuormituksesta,
  • sytytysjärjestelmän tyypistä.

---

2. Sytytyspuolan perusrakenne

Vaikka sytytyspuolien muoto voi vaihdella, useimmat niistä koostuvat seuraavista osista:

  • ensiökäämi,
  • toisiokäämi,
  • rauta- tai ferriittisydän,
  • eristysmateriaali,
  • kotelo,
  • matalajännitenavat,
  • korkeajännitelähtö,
  • joissakin tapauksissa sisäänrakennettu sytytyksen ohjausmoduuli eli igniter,
  • joissakin tapauksissa elektroninen ohjauskytkentä.

Ensiökäämi

Ensiökäämi on paksummasta langasta tehty käämi, jossa on vähän kierroksia. Sen resistanssi on yleensä pieni, usein alle muutaman ohmin. Joissakin sytytyspuolissa ensiökäämin resistanssi voi olla esimerkiksi 0,3–3 Ω.

Ensiökäämin kautta ohjataan virtaa. Kun virta kasvaa, energia varastoituu magneettikenttään. Mitä tarkemmin ja voimakkaammin tätä virtaa ohjataan, sitä paremmin sytytysjärjestelmä toimii.

Toisiokäämi

Toisiokäämi on paljon ohuemmasta langasta tehty käämi, jossa on erittäin paljon kierroksia. Sen resistanssi on suurempi, usein useiden tuhansien ohmien luokkaa. Esimerkiksi toisiokäämin resistanssi voi olla 5 kΩ–20 kΩ, joissakin puolissa enemmänkin.

Toisiokäämissä syntyy korkea jännite, joka ohjataan sytytystulppaan.

Sydän

Sydän vahvistaa magneettikenttää. Se voi olla valmistettu raudasta tai ferriitistä. Sydämen muoto ja materiaali vaikuttavat sytytyspuolan tehokkuuteen, lämpenemiseen ja kipinän voimakkuuteen.

Eristys

Sytytyspuolan on kestettävä erittäin korkeaa jännitettä. Siksi käämit on päällystetty eristeellä ja puolan sisällä käytetään öljyä, hartsia tai epoksimateriaalia. Jos eristys vanhenee, halkeilee tai vaurioituu kuumuudesta, korkea jännite voi alkaa lyödä läpi väärään paikkaan.

---

3. Sytytyspuolien päätyypit

3.1. Klassinen sylinterimäinen sytytyspuola

Vanhemmissa ajoneuvoissa oli useimmiten yksi suuri sylinterimäinen sytytyspuola, joka oli yhdistetty virranjakajaan. Virranjakaja ohjasi korkean jännitteen oikealla hetkellä kyseisen sylinterin sytytystulpalle.

Tunnusmerkit:

  • yksi sytytyspuola koko moottorille,
  • korkea jännite menee virranjakajaan,
  • virranjakajasta tulpanjohdot menevät sylintereihin,
  • käytetään vanhemmissa ajoneuvoissa, traktoreissa ja muussa tekniikassa.

Plussat:

  • yksinkertainen rakenne,
  • edullinen,
  • helppo mitata ja vaihtaa.

Miinukset:

  • virranjakaja ja virranjakajan kansi voivat kulua,
  • sytytysjohtoja on paljon,
  • korkeajännitehäviöt ovat suuremmat,
  • tarkkuus ja toimintavarmuus ovat heikommat kuin uudemmissa järjestelmissä.

---

3.2. Jakajaton sytytyspuolapaketti eli coil pack

Jakajattomissa sytytysjärjestelmissä käytetään usein sytytyspuolapakettia, jonka sisällä on useita sytytyspuolia. Yksi puola voi palvella kahta sylinteriä. Tällaista järjestelmää kutsutaan usein wasted spark -järjestelmäksi.

Esimerkiksi nelisylinterisessä moottorissa voi olla yksi sytytyspuolapaketti, jossa on kaksi sytytyspuolaa:

  • yksi puola sylintereille 1 ja 4,
  • toinen puola sylintereille 2 ja 3.

Kipinä syntyy samanaikaisesti kahdessa sylinterissä: toisessa tapahtuu työtahti, toisessa syntyy “hukkakipinä” pakotahdin aikana.

Plussat:

  • virranjakajaa ei tarvita,
  • vähemmän mekaanisia kuluvia osia,
  • parempi toimintavarmuus kuin virranjakajallisessa järjestelmässä,
  • helpompi ohjata elektronisesti.

Miinukset:

  • yhden puolan vika voi vaikuttaa kahteen sylinteriin,
  • korkeajännitejohdot ovat edelleen olemassa,
  • joissakin tapauksissa vian löytäminen on vaikeampaa.

---

3.3. Sytytyspuola tulpan päällä eli coil-on-plug / COP

Uudemmissa bensiinimoottoreissa on hyvin yleinen ratkaisu, jossa jokaisella sylinterillä on oma sytytyspuola suoraan sytytystulpan päällä. Tätä kutsutaan coil-on-plug- eli COP-järjestelmäksi.

Tunnusmerkit:

  • jokaisella sylinterillä erillinen sytytyspuola,
  • tulpanjohtoja ei ole tai ne ovat hyvin lyhyitä,
  • sytytyspuola istuu suoraan sytytystulpan päällä,
  • ohjaus tapahtuu moottorinohjausyksikön kautta.

Plussat:

  • erittäin tarkka sytytyksen ohjaus,
  • vähemmän korkeajännitehäviöitä,
  • ei pitkiä tulpanjohtoja,
  • helpompi sylinterikohtainen diagnostiikka,
  • parempi soveltuvuus nykyaikaisiin moottoreihin.

Miinukset:

  • sytytyspuolat toimivat kuumassa ympäristössä,
  • kosteus ja öljy tulppakaivossa voivat rikkoa puolan,
  • jokaista sylinteriä varten on erillinen kallis komponentti,
  • joissakin ajoneuvoissa pääsy on hankalaa.

---

3.4. Kynätyyppinen sytytyspuola

Kynätyyppinen sytytyspuola on yksi COP-järjestelmän muoto. Se on pitkä ja kapea sytytyspuola, joka ulottuu syvälle tulppakaivoon. Tällaisia käytetään monissa nykyaikaisissa moottoreissa.

Tyypilliset ongelmat:

  • kumisen kärjen halkeaminen,
  • korkeajännitteen läpilyönti tulppakaivon seinämään,
  • öljyn pääsy tulppakaivoon,
  • kosteudesta johtuva sytytyskatkos,
  • kuumuusvaurio.

---

3.5. Coil-near-plug

Joissakin moottoreissa sytytyspuola ei sijaitse aivan tulpan päällä, vaan sen lähellä. Sytytyspuolasta sytytystulppaan menee lyhyt korkeajännitejohto.

Plussat:

  • sytytyspuola ei välttämättä ole yhtä suuren kuumuuden alaisena,
  • korkeajännitejohto on lyhyt,
  • huolto voi olla helpompaa.

Miinukset:

  • johto voi silti rikkoutua,
  • liitoskohtia on enemmän kuin COP-järjestelmässä.

---

3.6. CDI-sytytyspuola

CDI tarkoittaa Capacitor Discharge Ignition eli kondensaattoripurkaussytytysjärjestelmää. Sitä käytetään paljon moottoripyörissä, skoottereissa, mönkijöissä, ruohonleikkureissa, venemoottoreissa ja muissa pienmoottoreissa.

CDI-järjestelmässä kondensaattori ladataan korkeaan jännitteeseen ja se puretaan nopeasti sytytyspuolan ensiökäämiin. Sytytyspuola muuttaa tämän vielä korkeammaksi jännitteeksi.

Ero tavalliseen induktiiviseen sytytykseen:

  • induktiivinen järjestelmä varastoi energian sytytyspuolan magneettikenttään,
  • CDI-järjestelmä varastoi energian kondensaattoriin,
  • CDI-kipinä on hyvin nopea ja lyhyt,
  • sopii hyvin korkeille kierroksille ja pienmoottoreihin.

Tärkeää: CDI-sytytyspuola ei välttämättä sovi tavalliseen 12 V induktiiviseen sytytysjärjestelmään eikä päinvastoin.

---

3.7. Magneettosytytyksen puolat

Pienmoottoreissa käytetään usein magneettosytytystä. Siinä vauhtipyörän magneetti tuottaa sytytyspuolassa tarvittavan energian. Tällainen järjestelmä ei aina tarvitse akkua.

Käyttökohteet:

  • ruohonleikkurit,
  • trimmerit,
  • moottorisahat,
  • pienet mönkijät,
  • generaattorit,
  • vanhemmat moottoripyörät.

Magneettosytytyksen puola voi sisältää myös elektroniikkaa, joka määrittää sytytyshetken ja katkaisee virran oikeaan aikaan.

---

4. Induktiivinen sytytysjärjestelmä ja CDI – tärkeä ero

Sytytyspuolaa tarkastettaessa on ymmärrettävä, millaisessa järjestelmässä sitä käytetään.

Induktiivinen sytytysjärjestelmä

Sitä käytetään useimmissa ajoneuvoissa. Akun 12 V syöttää sytytyspuolan ensiökäämiä. Moottorinohjausyksikkö tai sytytysmoduuli kytkee ensiövirran päälle ja pois.

Tyypillistä:

  • 12 V syöttö,
  • ensiövirran ohjaus transistorilla,
  • pidempi latausaika eli dwell,
  • voimakas ja suhteellisen pitkä kipinä.

CDI-sytytysjärjestelmä

CDI:ssä puola ei toimi samalla tavalla. Sytytyspuolan ensiökäämiin johdetaan lyhyt korkeajännitepulssi kondensaattorista. Siksi myös ensiökäämin resistanssi ja rakenne ovat erilaisia.

Tyypillistä:

  • nopea ja lyhyt kipinä,
  • sopii pienmoottoreihin ja korkeille kierroksille,
  • sytytyspuolan resistanssit voivat poiketa tavallisesta auton puolasta,
  • väärä puola voi estää järjestelmää toimimasta.

---

5. Sytytyspuolan vian oireet

Sytytyspuolan vika voi ilmetä monella tavalla. Joskus moottori ei toimi lainkaan, joskus ongelma ilmenee vain kuormituksessa tai lämpimänä.

Yleiset oireet

  • moottorissa on sytytyskatkoja,
  • moottori käy epätasaisesti,
  • käynnistyy kylmänä mutta ei lämpimänä,
  • alkaa pätkiä lämpimänä,
  • kiihdyttäessä esiintyy nykimistä,
  • moottorista puuttuu tehoa,
  • polttoaineenkulutus kasvaa,
  • pakokaasut haisevat bensiiniltä,
  • sytytystulppa on märkä tai nokinen,
  • kojelaudassa palaa “Check Engine” -valo,
  • vikakoodeja kuten P0300, P0301, P0302 jne.,
  • katalysaattori voi ylikuumentua,
  • ajoneuvo ei käynnisty lainkaan.

OBD-vikakoodit

Nykyaikaisissa ajoneuvoissa sytytyspuolan vian yhteydessä on usein tallentunut sytytyskatkoksen vikakoodeja.

Esimerkkejä:

  • P0300 – satunnaiset tai usean sylinterin sytytyskatkokset,
  • P0301 – sylinterin 1 sytytyskatkos,
  • P0302 – sylinterin 2 sytytyskatkos,
  • P0303 – sylinterin 3 sytytyskatkos,
  • P0304 – sylinterin 4 sytytyskatkos,
  • P0351–P0362 – sytytyspuolan ensiö-/toisiopiirin viat sylinteristä ja valmistajasta riippuen.

On tärkeää ymmärtää, että sytytyskatkoksen koodi ei aina tarkoita sytytyspuolan vikaa. Saman oireen voivat aiheuttaa myös tulppa, suutin, puristusongelma, alipainevuoto, johtosarja tai moottorinohjausyksikkö.

---

6. Sytytyspuolan tarkastuksen turvallisuus

Sytytyspuola toimii erittäin korkealla jännitteellä. Vaikka virranvoimakkuus on pieni, sähköisku voi olla kivulias ja tietyissä tilanteissa vaarallinen.

Turvallisuussäännöt

  • Älä pidä paljaalla kädellä kiinni sytytyspuolasta, tulpanjohdosta tai sytytystulpasta moottorin käydessä.
  • Älä irrota sytytyspuolan liitintä moottorin käydessä, ellei valmistaja sitä salli.
  • Älä testaa kipinää niin, että korkea jännite hyppää sattumanvaraisesti moottorin tai ohjausyksikön suuntaan.
  • Käytä kunnollista kipinätesteriä.
  • Pidä korkeajännitejohdot poissa polttoainehöyryistä.
  • Älä anna sytytysjärjestelmän toimia ilman kipinälle sopivaa maadoitusta, sillä se voi rikkoa sytytyspuolan tai ohjausmoduulin.
  • Jos moottorissa on kaasulaitteisto tai polttoainevuoto, ole erityisen varovainen.

---

7. Sytytyspuolan visuaalinen tarkastus

Ennen mittaamista kannattaa tehdä perusteellinen visuaalinen tarkastus. Hyvin monet ongelmat ovat nähtävissä.

Tarkista seuraavat asiat

  • onko sytytyspuolan kotelossa halkeamia,
  • onko muovi sulanut tai pullistunut,
  • onko palaneen hajua,
  • näkyykö korkeajännitteen läpilyönnin jälkiä,
  • onko kuminen kärki haljennut,
  • onko tulppakaivossa öljyä,
  • onko tulppakaivossa vettä tai kosteutta,
  • onko liitin hapettunut,
  • ovatko kontaktit vihreitä tai mustia,
  • ovatko johdot poikki tai hankautuneet,
  • onko sytytystulppa oikea ja hyvässä kunnossa.

Korkeajännitteen läpilyönnin jälki voi näyttää ohuelta mustalta tai harmaalta viivalta puolan kärjessä tai tulpan posliinissa. Tätä kutsutaan usein “carbon tracking” -ilmiöksi. Jos tällainen jälki on olemassa, kipinä voi kulkea jälkeä pitkin maahan eikä tulpan elektrodien väliin.

---

8. Sytytyspuolan mittaaminen yleismittarilla

Yleismittari on yksinkertainen apuväline, mutta sillä on rajoituksensa. Resistanssin mittaus näyttää vain sen, onko käämi täysin poikki tai oikosulussa. Se ei välttämättä paljasta vikaa, joka ilmenee korkealla jännitteellä, kuumuudessa tai kuormituksessa.

Silti yleismittarilla mittaaminen on hyvä ensimmäinen askel.

---

9. Ensiökäämin resistanssin mittaus

Ensiökäämi on matalajännitepuoli. Sen resistanssi on yleensä pieni.

Miten mitataan?

  • 1. Kytke sytytys pois päältä.
  • 2. Irrota sytytyspuolan liitin.
  • 3. Jos mahdollista, irrota sytytyspuola moottorista.
  • 4. Aseta yleismittari ohmien mittaustilaan.
  • 5. Mittaa resistanssi sytytyspuolan ensiönapojen väliltä.
  • 6. Vertaa tulosta valmistajan tietoihin.

Tyypilliset arvot

Induktiivisen sytytyspuolan ensiökäämin resistanssi voi olla noin:

  • 0,3–1,5 Ω nykyaikaisissa puolissa,
  • 1–3 Ω vanhemmissa puolissa,
  • 3 Ω tai enemmän joissakin katkojankärjellisissä järjestelmissä,
  • CDI-puolissa arvot voivat olla erilaisia.

Huomio matalaa resistanssia mitattaessa

Kun mittaat hyvin pientä resistanssia, yleismittarin johtimien oma resistanssi voi vaikuttaa mittaustulokseen.

Esimerkiksi jos mittausjohtojen resistanssi on 0,3 Ω ja puolan todellinen resistanssi on 0,6 Ω, yleismittari voi näyttää 0,9 Ω.

On suositeltavaa ennen mittausta yhdistää yleismittarin kärjet toisiinsa ja katsoa, paljonko johdot itse näyttävät. Tämä arvo tulee vähentää mitatusta tuloksesta.

---

10. Toisiokäämin resistanssin mittaus

Toisiokäämi on korkeajännitepuoli. Sen resistanssi on paljon suurempi kuin ensiökäämin.

Miten klassinen puola mitataan?

  • 1. Aseta yleismittari kilo-ohmien mittausalueelle.
  • 2. Aseta yksi mittauskärki korkeajännitelähtöön.
  • 3. Aseta toinen mittauskärki vastaavaan ensiönapaan tai toiseen korkeajännitelähtöön puolan rakenteesta riippuen.
  • 4. Vertaa tulosta teknisiin tietoihin.

Tyypilliset arvot

Toisiokäämin resistanssi voi olla noin:

  • 5 kΩ–15 kΩ klassisissa puolissa,
  • 8 kΩ–20 kΩ monissa coil pack -tyyppisissä puolissa,
  • joissakin COP-puolissa toisiokäämiä ei välttämättä voi mitata tavanomaisesti,
  • sisäänrakennetulla elektroniikalla varustetuissa puolissa yleismittari voi näyttää epätavallisia tuloksia.

Wasted spark -puolan mittaus

Wasted spark -järjestelmässä on usein kaksi korkeajännitelähtöä yhden käämin päissä. Tällöin toisiokäämi mitataan kahden tulpanjohdon lähdön väliltä.

Jos nelisylinterisessä moottorissa on puolapaketti lähdöillä 1–4 ja 2–3, mittaat esimerkiksi:

  • lähdön 1 ja 4 väliltä,
  • lähdön 2 ja 3 väliltä.

Molempien tulosten tulisi olla samankaltaisia.

---

11. Miksi yleismittaritesti voi olla harhaanjohtava?

Sytytyspuola voi yleismittarin mukaan olla kunnossa, mutta ei silti toimia moottorissa. Syitä on useita:

  • eristys lyö läpi vasta korkean jännitteen alla,
  • vika ilmenee vain lämpimänä,
  • käämi katkeaa tärinän vaikutuksesta,
  • sisäinen elektroniikka vioittuu kuormituksessa,
  • puola antaa heikon kipinän, vaikka resistanssi on normissa,
  • kosteus aiheuttaa läpilyöntiä vain tietyissä olosuhteissa.

Siksi sytytyspuolaa ei pidä arvioida pelkän resistanssin perusteella. Resistanssimittaus on hyödyllinen, mutta ei lopullinen todiste.

---

12. Sytytyspuolan tarkastus kipinätesterillä

Yksi käytännöllisimmistä menetelmistä on kipinätesterin käyttö. Kipinätesteri muodostaa hallitun välin, jonka yli kipinän on hypättävä.

Miksi ei vain aseteta tulppaa moottoria vasten?

Ennen vanhaan kipinää testattiin niin, että tulppa kierrettiin irti, asetettiin tulpanjohdon päähän ja tuettiin moottorin maata vasten. Nykyaikaisissa ajoneuvoissa tämä ei ole paras menetelmä, koska:

  • kipinä voi syntyä liian helposti vapaassa ilmassa,
  • paineen alaisena sylinterissä kipinän synnyttäminen on paljon vaikeampaa,
  • korkea jännite voi löytää väärän reitin ja rikkoa elektroniikkaa,
  • testi ei näytä sytytyspuolan todellista suorituskykyä.

Miten kipinätesteriä käytetään?

  • 1. Kytke testeri sytytyspuolaan tai tulpanjohtoon.
  • 2. Kytke testerin toinen pää kunnolla maahan.
  • 3. Käynnistä moottori tai pyöritä sitä käynnistimellä.
  • 4. Tarkkaile kipinän voimakkuutta ja säännöllisyyttä.
  • 5. Vertaa sylintereitä keskenään.

Voimakas kipinä on yleensä sinertävä tai violetti ja syntyy säännöllisesti. Heikko kellertävä kipinä voi viitata ongelmaan, mutta pelkkä väri ei aina riitä arvioinniksi.

---

13. Sytytyspuolien vaihtaminen sylinterien välillä

COP-järjestelmällä varustetuissa autoissa yksi helpoimmista diagnostiikkamenetelmistä on sytytyspuolien vaihtaminen keskenään.

Esimerkki:

  • Auto näyttää vikakoodia P0302 eli sylinterin 2 sytytyskatkos.
  • Vaihdat sylinterin 2 sytytyspuolan sylinterin 4 sytytyspuolan kanssa.
  • Poistat vikakoodit.
  • Teet koeajon.
  • Jos vika siirtyy sylinteriin 4 ja syntyy P0304, sytytyspuola on todennäköisesti viallinen.
  • Jos vika jää sylinteriin 2, ongelmaa on etsittävä tulpasta, suuttimesta, puristuksesta tai johtosarjasta.

Tämä menetelmä on erittäin hyödyllinen, koska se ei vaadi monimutkaisia mittalaitteita.

---

14. Sytytystulpan rooli sytytyspuolan vioissa

Viallinen tai väärä sytytystulppa voi rikkoa sytytyspuolan. Jos tulpan kärkiväli on liian suuri tai tulppa on kulunut, sytytyspuolan täytyy tuottaa suurempi jännite. Tämä lisää eristyksen kuormitusta ja voi aiheuttaa läpilyönnin.

Tarkista sytytystulppa

  • Onko tulppa oikeaa tyyppiä?
  • Onko kärkiväli oikea?
  • Onko tulppa kulunut?
  • Onko posliinissa halkeamia?
  • Onko tulppa öljyinen?
  • Onko tulppa nokinen?
  • Onko posliinissa korkeajännitteen jälkiä?

Kun vaihdat sytytyspuolan, on usein järkevää tarkistaa tai vaihtaa myös sytytystulppa. Uusi puola vanhan ja kuluneen tulpan kanssa voi vaurioitua nopeasti uudelleen.

---

15. Korkeajännitejohtojen tarkastus

Jos järjestelmässä on tulpanjohdot, myös ne on tarkistettava. Huono tulpanjohto voi aiheuttaa samoja oireita kuin viallinen sytytyspuola.

Tarkastusmenetelmät

  • visuaalinen tarkastus halkeamien varalta,
  • käyvän moottorin tarkkailu pimeässä läpilyöntien varalta,
  • resistanssin mittaus,
  • johtojen keskinäinen vertailu,
  • veden sumuttaminen suihkepullolla kosteusherkän läpilyönnin löytämiseksi.

Resistanssin mittaus

Tulpanjohtojen resistanssi riippuu johdon tyypistä ja pituudesta. Joissakin vastusjohdoissa voi olla useita kilo-ohmeja metriä kohden. Tärkeää on verrata valmistajan tietoihin tai keskenään samanpituisiin johtoihin.

Jos yksi johto poikkeaa muista hyvin paljon, se on epäilyttävä.

---

16. Syötön ja ohjaussignaalin tarkastus

Nykyaikainen sytytyspuola ei toimi yksin. Sillä on oltava oikea syöttö, maa ja ohjaussignaali.

COP-puolan liittimessä voi olla

  • 12 V syöttö,
  • maa,
  • ohjaussignaali moottorinohjausyksiköstä,
  • joissakin tapauksissa palautesignaali,
  • sisäänrakennetun sytytysmoduulin liitännät.

Joissakin sytytyspuolissa on 2 johtoa, joissakin 3, joissakin 4 tai enemmän.

Tarkista syöttö

  • 1. Kytke sytytys päälle.
  • 2. Mittaa liittimestä, tuleeko sytytyspuolalle akun jännite.
  • 3. Tarkista sulakkeet ja releet.
  • 4. Jos syöttöä ei ole, vika ei välttämättä ole puolassa.

Tarkista maa

Huono maa voi aiheuttaa heikon tai puuttuvan kipinän. Mittaa jännitehäviö maapiirissä tai tarkista liitos yleismittarilla ja kuormituslampulla.

Tarkista ohjaussignaali

Ohjaussignaalin tarkastamiseen sopii parhaiten oskilloskooppi tai erityinen diagnostiikkalaite. Tavallisella yleismittarilla nopeaa pulssia voi olla vaikea nähdä.

---

17. Sytytyspuolan tarkastus oskilloskoopilla

Oskilloskooppi on tarkin työkalu sytytysjärjestelmän analysointiin. Sillä voidaan tarkastella ensiö- ja toisiojännitteen aaltomuotoja sekä joissakin tapauksissa myös virrannousua.

Mitä oskilloskoopilla voi nähdä?

  • ensiöjännitteen nousun,
  • ensiövirran kasvun,
  • dwell-ajan,
  • kipinän palamisajan,
  • sytytysjännitteen,
  • toisiojännitteen käyttäytymisen,
  • käämin kyllästymisen,
  • katkokset,
  • ohjausyksikön signaalin,
  • puolan ylikuumenemisesta johtuvat poikkeamat.

Ensiövirran ramppi

Induktiivisessa sytytysjärjestelmässä ensiövirta kasvaa tietyn ajan kuluessa. Jos virrannousu on väärä, syy voi olla:

  • sytytyspuolassa,
  • syöttöjännitteessä,
  • maadoitusliitoksessa,
  • ohjausmoduulissa,
  • moottorinohjausyksikössä.

Kipinän palamisaika

Kipinän palamisaika kertoo, kuinka kauan kipinä pysyy tulpan elektrodien välillä. Jos se on liian lyhyt tai epävakaa, ongelma voi olla tulpassa, puolassa, seoksessa tai sylinterin mekaanisessa kunnossa.

---

18. Kuumassa ilmenevät sytytyspuolan viat

Hyvin yleinen tilanne on, että sytytyspuola toimii kylmänä mutta alkaa oireilla lämpimänä.

Miksi näin tapahtuu?

  • käämin lanka laajenee kuumuudessa,
  • sisäinen katkos avautuu,
  • eristys heikkenee,
  • elektroniikkamoduuli ylikuumenee,
  • epoksi tai hartsi on haljennut.

Miten tarkistetaan?

  • Lämmitä moottori käyttölämpötilaan.
  • Seuraa, syntyykö sytytyskatkos lämpimänä.
  • Käytä diagnostiikkalaitetta misfire-laskurien seuraamiseen.
  • Vaihda epäilyttävä puola toiseen sylinteriin.
  • Joissakin tapauksissa epäilyttävää puolaa voi lämmittää kuumailmapuhaltimella, mutta se on tehtävä varovasti.

---

19. Kosteuteen liittyvät viat

Jos moottori alkaa pätkiä sateisella säällä tai pesun jälkeen, sytytysjärjestelmässä on todennäköisesti korkeajännitteen läpilyöntiongelma.

Tyypilliset kohdat

  • haljennut sytytyspuolan kotelo,
  • vaurioitunut kuminen kärki,
  • tulpanjohto,
  • virranjakajan kansi,
  • tulppakaivo,
  • liittimet.

Tarkastus

  • Katso käyvää moottoria pimeässä.
  • Suihkuta hyvin kevyesti vettä sytytysosien ympärille.
  • Tarkkaile kipinän hyppimistä tai moottorin käynnin muuttumista.
  • Tarkista eristys ja kumiosat.

Vettä suihkutettaessa on oltava varovainen, ettei aiheuteta oikosulkuja eikä vaurioiteta elektroniikkaa.

---

20. Sytytyspuolan tarkastus pienmoottoreissa

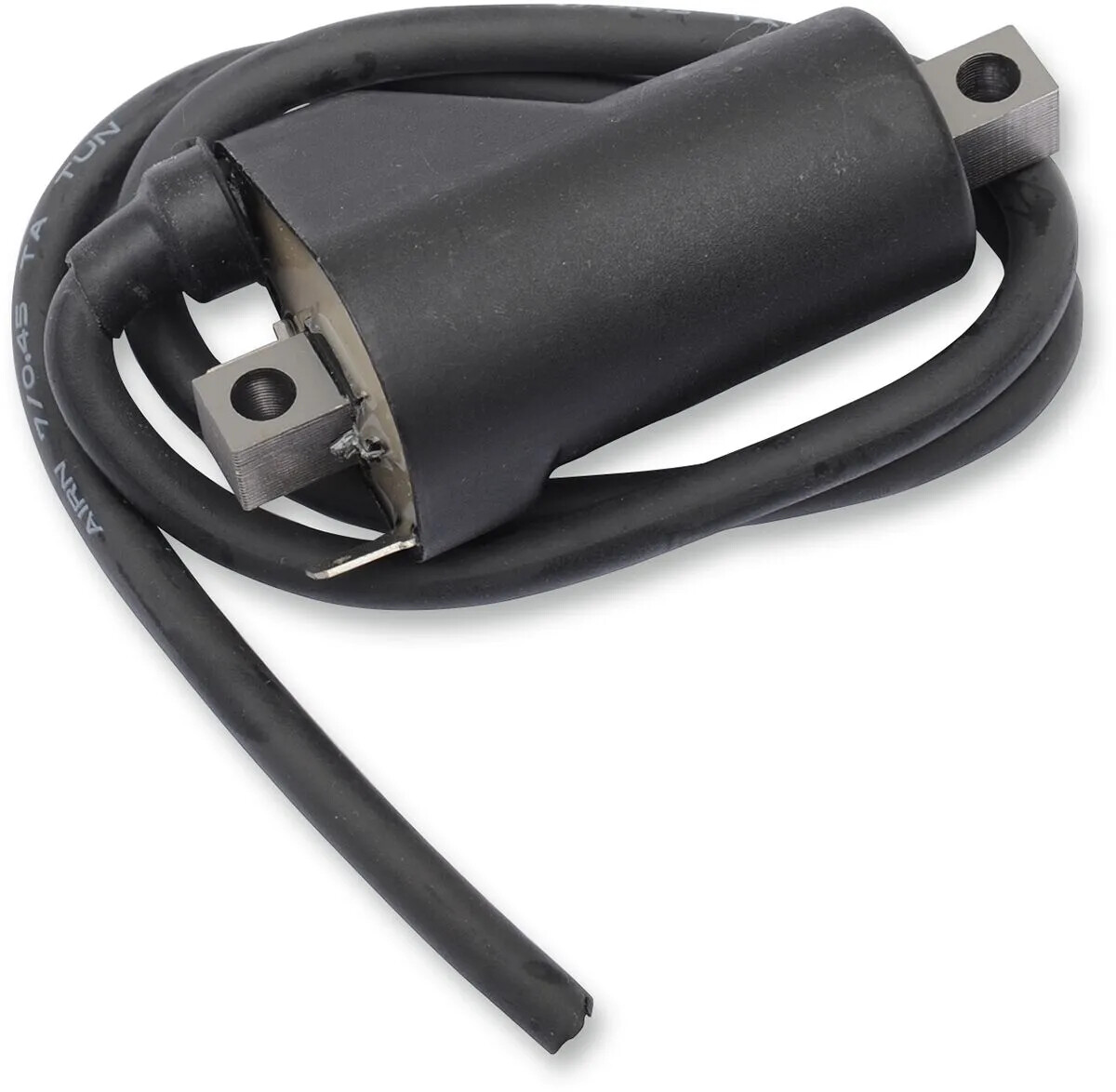

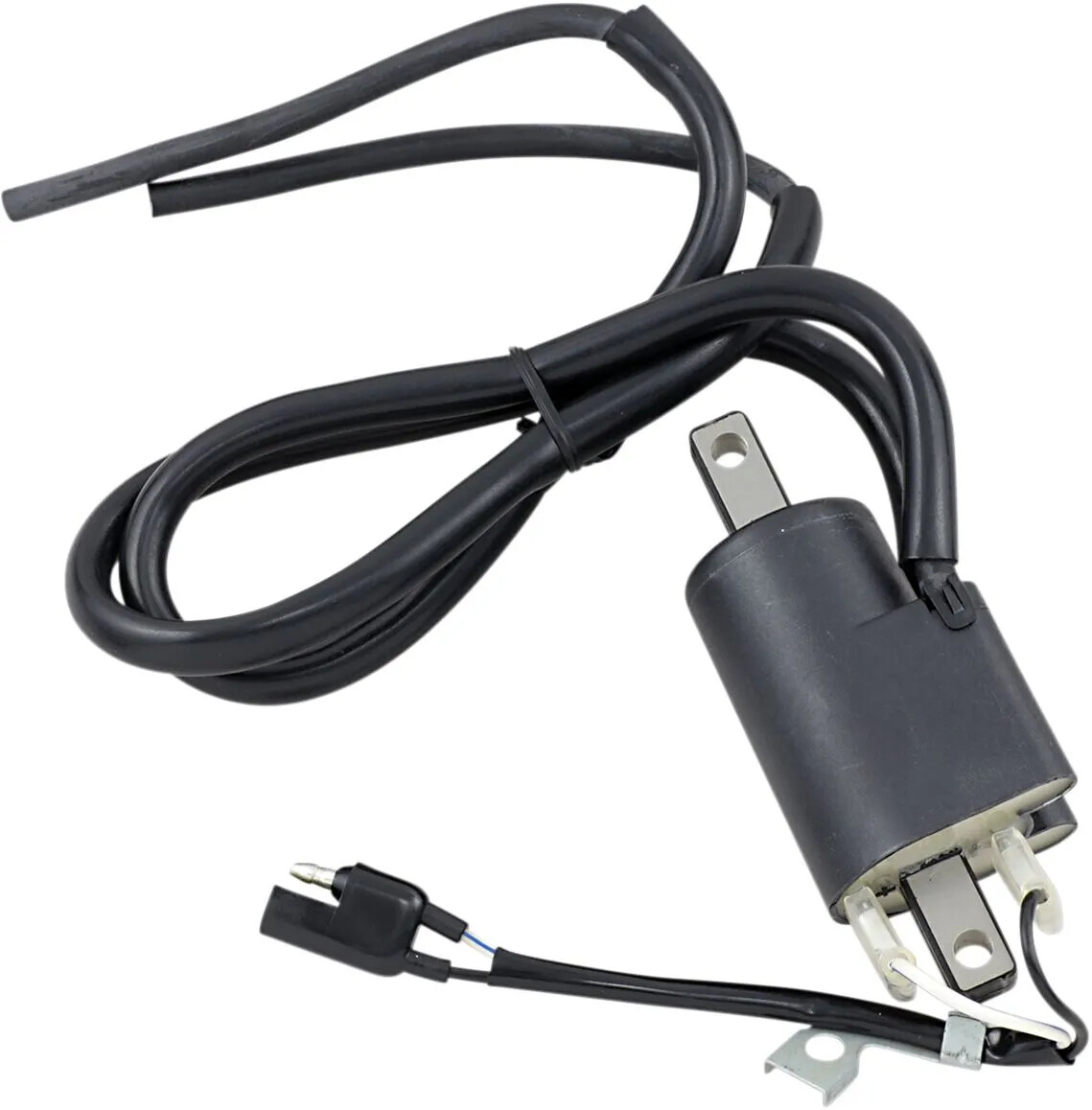

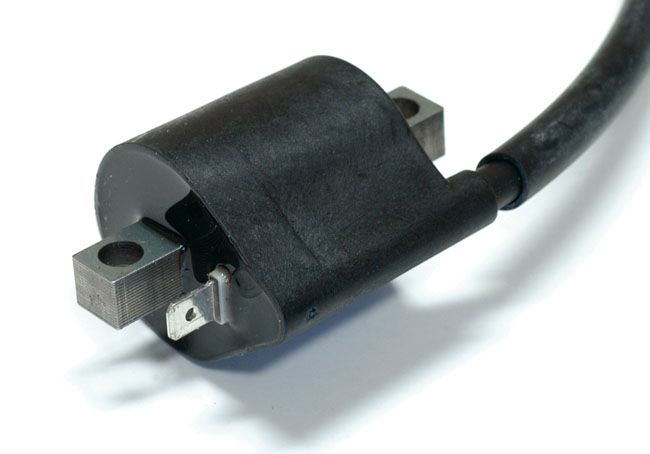

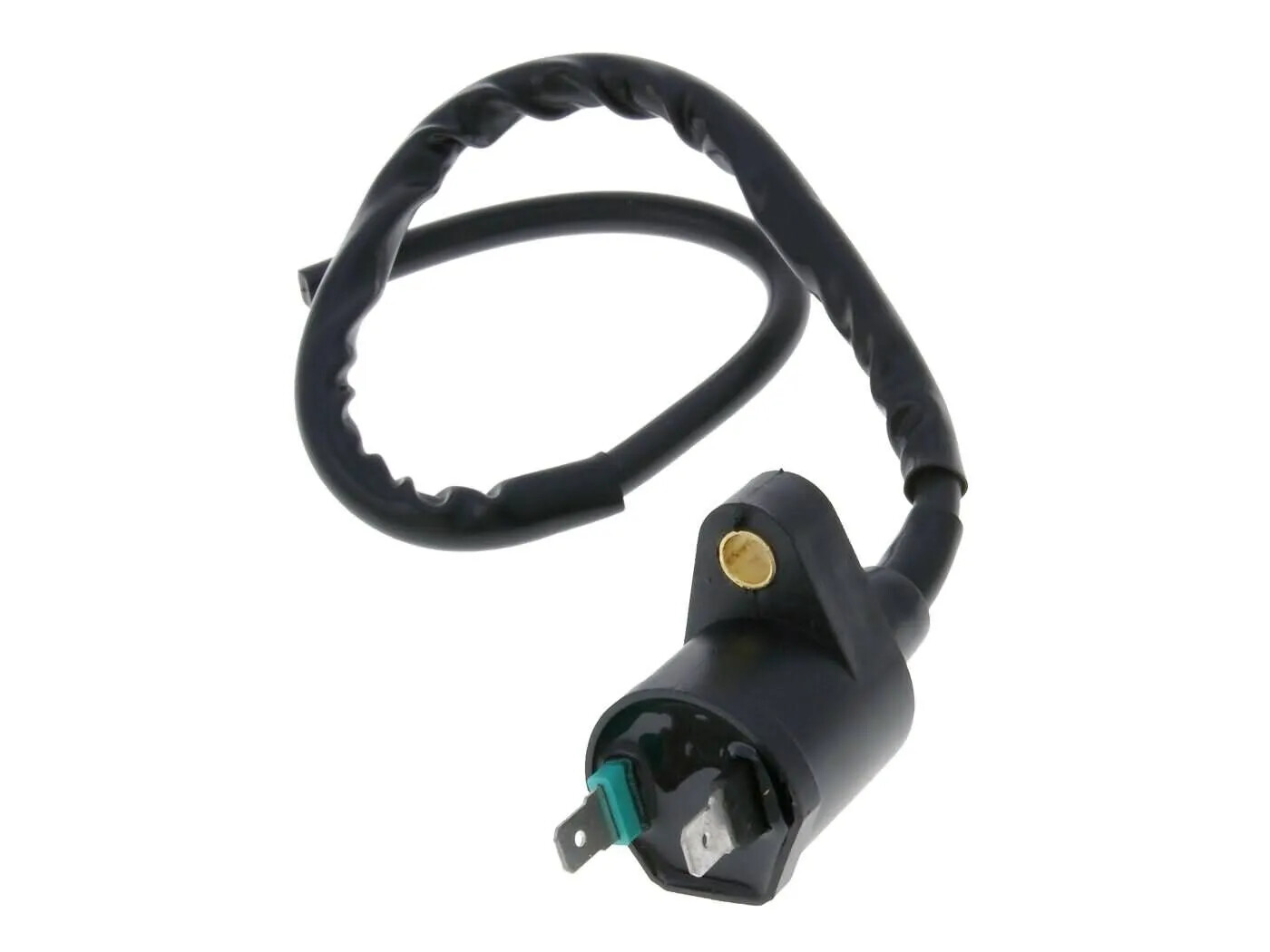

Ruohonleikkureissa, trimmereissä, moottorisahoissa ja pienissä mönkijöissä käytetään usein magneettosytytystä.

Tyypillinen tarkastus

  • 1. Tarkista sytytystulppa.
  • 2. Tarkista tulpanjohto ja hattu.
  • 3. Tarkista pysäytyskytkin – se voi oikosulkea sytytyksen maahan.
  • 4. Mittaa sytytyspuolan resistanssi, jos valmistaja antaa tiedot.
  • 5. Tarkista sytytyspuolan ilmaväli vauhtipyörän magneettiin nähden.
  • 6. Käytä kipinätesteriä.

Ilmaväli vauhtipyörän ja sytytyspuolan välillä

Monissa pienmoottoreissa sytytyspuolan ja vauhtipyörän magneetin välisen raon on oltava tietty, esimerkiksi noin 0,2–0,4 mm moottorista riippuen. Väärä ilmaväli voi aiheuttaa heikon tai puuttuvan kipinän.

Yksinkertaisena menetelmänä käytetään usein ohutta käyntikorttia tai erityistä rakotulkkia, mutta oikeinta on noudattaa valmistajan tietoja.

---

21. CDI-sytytyspuolan mittaus

CDI-puolan mittaus eroaa tavallisesta auton puolasta. Resistanssiarvot voivat olla hyvin erilaisia, ja ilman valmistajan tietoja on vaikea päätellä, onko puola kunnossa.

Mitä CDI-järjestelmässä tarkistetaan?

  • sytytyspuolan ensiökäämin resistanssi,
  • toisiokäämin resistanssi,
  • sytytystulpan hatun resistanssi,
  • CDI-yksikön lähtö,
  • impulssianturi/pickup coil,
  • staattorin latauskäämi,
  • pysäytyskytkin,
  • maadoitusliitokset.

Pienmoottoreissa luullaan usein virheellisesti, että sytytyspuola on viallinen, vaikka todellinen syy on pysäytyskytkin, pickup-anturi, staattori tai CDI-yksikkö.

---

22. Sytytyspuolan tyypilliset viat

22.1. Ensiökäämin katkos

Jos ensiökäämi on poikki, magneettikenttää ei synny eikä puola toimi.

Tunnusmerkit:

  • ensiökäämin resistanssi ääretön,
  • kipinä puuttuu,
  • ohjausyksikkö voi tallentaa ensiö-/toisiopiirin vikakoodin.

22.2. Toisiokäämin katkos

Jos toisiokäämi on poikki, korkea jännite ei pääse tulppaan.

Tunnusmerkit:

  • toisiokäämin resistanssi ääretön,
  • kipinä puuttuu tai on hyvin epävakaa.

22.3. Sisäinen oikosulku

Jos osa käämistä on oikosulussa, puola voi kyllä toimia, mutta kipinä on heikko.

Tunnusmerkit:

  • moottori pätkii kuormituksessa,
  • puola kuumenee,
  • resistanssi voi olla normaalia pienempi,
  • oskilloskooppi näyttää epänormaalia virrannousua.

22.4. Eristyksen läpilyönti

Korkea jännite löytää helpomman tien maahan kuin tulpan elektrodien väliin.

Tunnusmerkit:

  • haljennut kotelo,
  • mustia jälkiä puolan kärjessä,
  • ongelma kostealla säällä,
  • pätkiminen kiihdytyksessä,
  • näkyvä kipinä pimeässä.

22.5. Sisäänrakennetun sytytysmoduulin vika

Monissa nykyaikaisissa puolissa on elektroniikkaa sisällä. Tällaista vikaa resistanssin mittaus ei välttämättä näytä.

Tunnusmerkit:

  • puola toimii välillä ja välillä ei,
  • katkeaa kuumana,
  • ohjaussignaali on olemassa, mutta kipinää ei ole,
  • syöttö ja maa ovat kunnossa.

---

23. Sytytyspuolan vaihtaminen

Jos sytytyspuola on viallinen, se on korvattava oikeantyyppisellä osalla.

Mitä tulee huomioida?

  • moottorin tarkka malli,
  • sytytysjärjestelmän tyyppi,
  • liittimen muoto ja kontaktien määrä,
  • puolan pituus,
  • kiinnitystapa,
  • resistanssi ja sähköiset ominaisuudet,
  • onko puolassa sisäänrakennettu sytytysmoduuli,
  • onko kyseessä CDI- vai induktiivinen puola.

Halpa heikkolaatuinen sytytyspuola voi toimia vain lyhyen aikaa tai aiheuttaa uusia ongelmia. Erityisen herkkiä ovat nykyaikaiset moottorit, joissa sytytyspuolan on sovittava ohjausyksikön ohjauslogiikkaan.

---

24. Pitäisikö kaikki sytytyspuolat vaihtaa kerralla?

Se riippuu tilanteesta.

Yhden puolan vaihtaminen on järkevää, jos:

  • vain yksi puola on viallinen,
  • muut ovat toimintakunnossa,
  • pääsy on helppo,
  • ajoneuvon arvo tai budjetti ei oikeuta kaikkien vaihtamista.

Kaikkien puolien vaihtaminen voi olla järkevää, jos:

  • moottorilla on suuri ajomäärä,
  • puolat ovat tunnettu heikko kohta,
  • useissa sylintereissä on toistuvia ongelmia,
  • pääsy on hyvin työläs,
  • myös tulpat vaihdetaan ja tehdään laajempi huolto.

Käytännössä vaihdetaan usein vain viallinen puola, mutta samalla tarkistetaan ehdottomasti sytytystulppa.

---

25. Yleiset virheet sytytyspuolan diagnosoinnissa

Puola vaihdetaan, mutta tulppaa ei tarkisteta

Kulunut tulppa voi olla syy siihen, miksi puola rikkoutui.

Oletetaan, että P0301 tarkoittaa aina puolan vikaa

Sytytyskatkos voi johtua myös suuttimesta, puristuksesta, alipainevuodosta tai johtosarjasta.

Tarkistetaan vain resistanssi

Resistanssi voi olla kunnossa, mutta puola voi lyödä läpi korkean jännitteen alla.

Käytetään väärää sytytyspuolaa

Ulkoisesti samankaltainen puola ei välttämättä sovi sähköisesti.

Syöttöä eikä maata tarkisteta

Jos puolalle ei tule syöttöä tai ohjaussignaalia, uuden puolan asentaminen ei auta.

Öljy tulppakaivossa jätetään huomiotta

Öljy pilaa kumiset kärjet ja aiheuttaa korkeajännitteen läpilyöntejä. Venttiilikopan tiivisteen öljyvuoto on korjattava.

---

26. Käytännöllinen diagnostiikkajärjestys

Jos epäilet sytytyspuolan vikaa, kannattaa toimia seuraavan logiikan mukaan.

  • 1. Lue vikakoodit.Katso, onko sytytyskatkoksen tai sytytyspuolan piirin vikakoodeja.
  • 2. Tarkista sytytystulpat.Väärä tai kulunut tulppa voi aiheuttaa saman oireen.
  • 3. Tarkasta sytytyspuola visuaalisesti.Halkeamat, korkeajännitteen jäljet, öljy tai vesi tulppakaivossa ovat tärkeitä vihjeitä.
  • 4. Vaihda puola toiseen sylinteriin.Jos vika siirtyy puolan mukana, puola on todennäköisesti viallinen.
  • 5. Mittaa ensiö- ja toisiokäämi, jos se on mahdollista.
  • 6. Tarkista syöttö, maa ja ohjaussignaali.
  • 7. Käytä kipinätesteriä.
  • 8. Käytä tarvittaessa oskilloskooppia.
  • 9. Älä unohda mekaanisia ja polttoainejärjestelmän syitä.

---

27. Yhteenveto

Sytytyspuola on sytytysjärjestelmän keskeinen osa, jonka tehtävänä on tuottaa sytytystulpalle riittävän korkea jännite voimakasta kipinää varten. Sytytyspuolien päätyyppejä ovat klassiset virranjakajalliset puolat, jakajattomat sytytyspuolapaketit, coil-on-plug-puolat, kynätyyppiset puolat, CDI-puolat ja magneettosytytyksen puolat.

Sytytyspuolaa voidaan tarkistaa monella tavalla: visuaalisesti, yleismittarilla, kipinätesterillä, vaihtamalla sitä sylinterien välillä, diagnostiikkalaitteella ja oskilloskoopilla. Yksinkertainen resistanssin mittaus antaa hyödyllistä tietoa, mutta ei aina todista, että puola toimii kuormituksessa kunnolla. Monet viat ilmenevät vasta kuumana, kosteudessa tai korkean sylinteripaineen alla kiihdytettäessä.

Hyvä diagnoosi alkaa aina kokonaiskuvan tarkastelusta: sytytyspuola, sytytystulppa, johtosarja, syöttö, maa, ohjaussignaali, moottorin mekaniikka ja polttoainejärjestelmä. Oikean sytytyspuolan valinta ja asianmukainen asennus auttavat välttämään toistuvia vikoja ja varmistavat moottorin tasaisen toiminnan.
