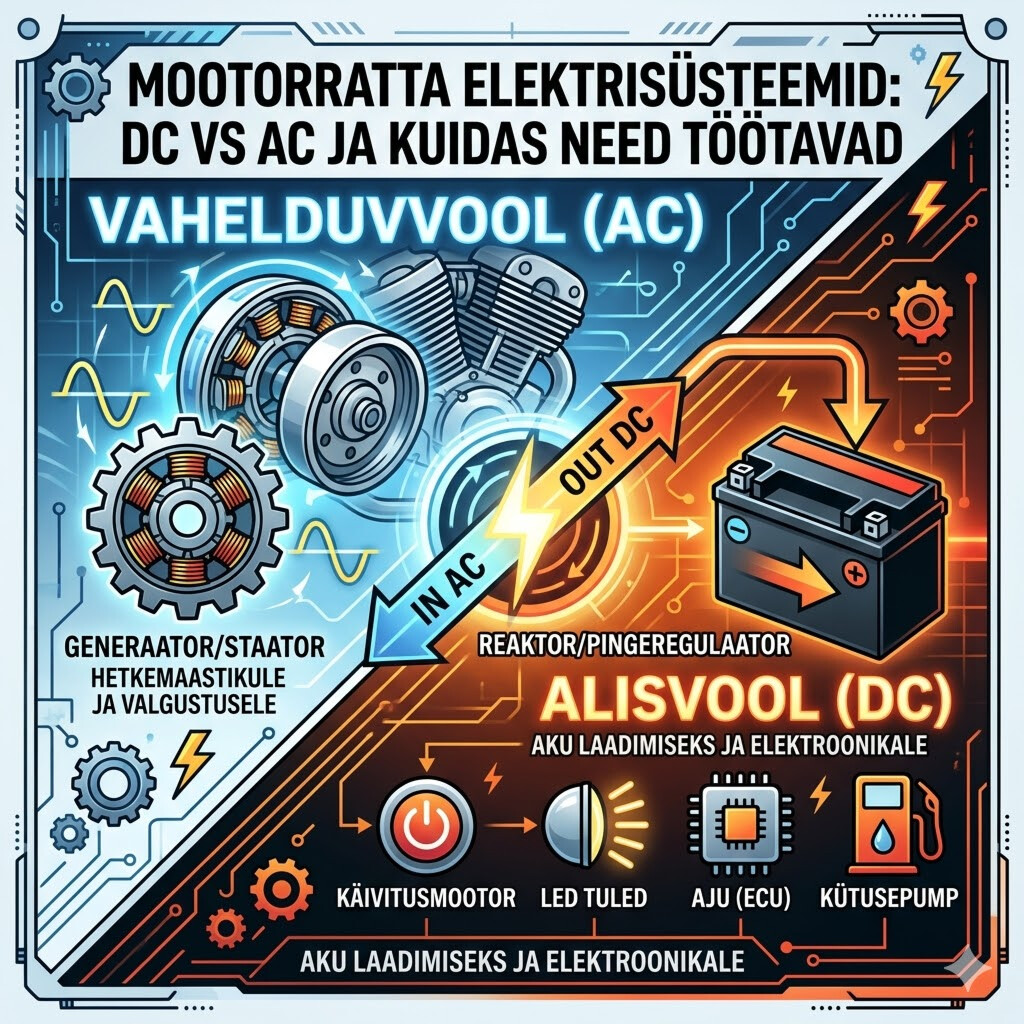

Nykyaikaiset moottoripyörät käyttävät yhdistelmää AC- (vaihtovirta) ja DC- (tasavirta) sähköjärjestelmiä. Vaikka useimmat kuljettajat ajattelevat moottoripyörän sähköjärjestelmän olevan ”12 voltin DC”, sähkö syntyy itse asiassa AC:nä moottorin latausjärjestelmässä. Sen jälkeen se muunnetaan ja säädetään DC:ksi, jotta se voi ladata akkua ja syöttää virtaa useimmille sähkökomponenteille.

AC:n ja DC:n eron ymmärtäminen auttaa latausongelmien, valo-ongelmien, sytytysvikojen tai akun purkautumisen diagnosoinnissa.


1. Perusero AC:n ja DC:n välillä

DC: tasavirta

DC kulkee vain yhteen suuntaan.

Moottoripyörän akku tuottaa DC-virtaa. Useimmat moottoripyörän sähkökomponentit käyttävät DC:tä, mukaan lukien:

  • Akku
  • Käynnistysmoottori
  • ECU/ECM
  • Polttoainepumppu
  • Polttoainesuuttimet
  • LED-valot
  • Äänimerkki
  • Suuntavilkut
  • Releet
  • Anturit
  • Jäähdytyspuhallin
  • Digitaalinen mittaristo

Tyypillisen nykyaikaisen moottoripyörän DC-järjestelmän nimellisjännite on 12 volttia, mutta todellinen jännite vaihtelee:



AC: vaihtovirta

AC vaihtaa suuntaa toistuvasti. Jännite nousee ja laskee aaltomaisena kuviona.

Moottoripyörissä AC:tä tuottaa staattori/laturi, kun moottori käy. AC-ulostulo kasvaa moottorin kierrosluvun mukana.

AC:tä esiintyy yleisesti seuraavissa:

  • Staattorin käämit
  • Laturin ulostulojohdot
  • Jotkin vanhemmat ajovalopiirit
  • Jotkin CDI-sytytysjärjestelmät
  • Pienten moottoripyörien, motocross-pyörien, skootterien ja mönkijöiden magneettojärjestelmät

Toisin kuin akku, staattori ei tuota vakaata 12 voltin jännitettä. Kierrosluvusta ja rakenteesta riippuen se voi tuottaa ennen säätöä mitä tahansa 20 V AC:stä yli 100 V AC:hen.


2. Moottoripyörän sähköjärjestelmän pääosat

Moottoripyörän sähköjärjestelmään kuuluu yleensä seuraavat komponentit:

  1. Akku
  2. Staattori/laturi
  3. Roottori/vauhtipyörä
  4. Jännitteensäädin/tasasuuntaaja
  5. Käynnistysmoottori
  6. Sytytysjärjestelmä
  7. Johtosarja
  8. Sulakkeet ja releet
  9. Kytkimet
  10. Valot ja lisävarusteet
  11. ECU ja anturit polttoaineenruiskutuksella varustetuissa moottoripyörissä


3. Miten moottoripyörän sähkö tuotetaan

Moottoripyörät tuottavat sähköä yleensä kestomagneettilaturilla.

Pääkomponentit

Roottori tai vauhtipyörä

Roottori sisältää voimakkaita kestomagneetteja. Se on liitetty kampiakseliin, joten se pyörii moottorin käydessä.

Staattori

Staattori on paikallaan pysyvä kuparilankakäämien joukko, joka on asennettu vauhtipyörän sisälle tai viereen.

Kun magneettinen roottori pyörii staattorin ympärillä, muuttuva magneettikenttä indusoi jännitteen staattorin käämeihin. Tätä kutsutaan sähkömagneettiseksi induktioksi.

Tämä tuotettu sähkö on AC:tä.


4. Staattorin ulostulo: yksivaiheinen ja kolmivaiheinen AC

Moottoripyörien staattorit ovat yleensä joko:

Yksivaiheinen staattori

Yksivaiheisessa staattorissa on yksi AC-ulostulokäämi tai yksi pari AC-johtoja.

Se on yleinen seuraavissa:

  • Pienet moottoripyörät
  • Skootterit
  • Motocross-pyörät
  • Vanhemmat moottoripyörät

Tyypillinen johtoulostulo:

  • 2 AC-johtoa staattorilta, tai
  • 1 AC-johto ja maa, rakenteesta riippuen

Yksivaiheiset järjestelmät ovat yksinkertaisempia, mutta tuottavat sykkivämpää tehoa.


Kolmivaiheinen staattori

Kolmivaiheisessa staattorissa on kolme erillistä AC-käämiä tasaisin välein staattorin ympärillä.

Se on yleinen seuraavissa:

  • Suuremmat moottoripyörät
  • Nykyaikaiset katupyörät
  • Matkapyörät
  • Sporttipyörät
  • Seikkailupyörät

Tyypillinen johtoulostulo:

  • 3 keltaista tai valkoista AC-johtoa staattorilta

Kolmivaiheiset laturit ovat tehokkaampia ja tuottavat tasaisemman, suuremman tehon.


5. Miksi moottoripyörät tuottavat ensin AC:tä

AC on helpompi tuottaa pyörivän magneetin ja kelajärjestelyn avulla. Kun roottorin magneetti ohittaa staattorin kelan, jännite indusoituu ensin yhteen suuntaan ja sitten vastakkaiseen suuntaan. Tämä synnyttää luonnostaan vaihtovirtaa.

Akkuja ei kuitenkaan voi ladata suoraan AC:llä. Useimmat moottoripyörän elektroniikkalaitteet vaativat myös DC:tä. Siksi AC on muunnettava DC:ksi.

Tämä on tasasuuntaajan tehtävä.


6. Mitä tasasuuntaaja tekee

Tasasuuntaaja muuntaa AC:n DC:ksi.

Se käyttää elektronisia komponentteja, joita kutsutaan diodeiksi. Diodi sallii virran kulkea vain yhteen suuntaan. Kun useita diodeja järjestetään siltakytkentään, AC-aaltomuodon negatiivinen puolijakso käännetään positiiviseksi aaltomuodoksi.

Tätä prosessia kutsutaan kokoaaltotasasuuntaukseksi.

Ennen tasasuuntausta

Staattorin ulostulo näyttää käsitteellisesti tältä:

AC-aaltomuoto:
+ + +
/ \ / \ / \
/ \ / \ / \
/ \/ \/ \
\ /\ /\ /
\ / \ / \ /
\ / \ / \ /
- - -

Tasasuuntauksen jälkeen

Negatiivinen puolijakso muunnetaan ylöspäin:

Tasasuunnatut DC-pulssit:
+ + +
/ \ / \ / \
/ \ / \ / \
/ \/ \/ \

Tämä ei vielä ole täysin tasaista DC:tä, mutta akku auttaa tasoittamaan sitä.


7. Mitä säädin tekee

Staattorin ulostulojännite nousee kierrosluvun kasvaessa. Ilman ohjausta jännite voisi nousta liian korkeaksi ja vaurioittaa:

  • Akkua
  • ECU:a
  • Polttimoita
  • Antureita
  • Sytytyskomponentteja
  • LED-valoja

Jännitteensäädin pitää latausjännitteen turvallisella alueella, yleensä noin:

13,5 V – 14,8 V DC

Monissa moottoripyörissä tasasuuntaaja ja säädin on yhdistetty yhdeksi yksiköksi, jota kutsutaan nimellä:

Jännitteensäädin/tasasuuntaaja

tai yksinkertaisesti:

Säädin/tasasuuntaaja


8. Moottoripyörien säätimien tyypit

Shunttisäädin

Shunttisäädin ohjaa jännitettä purkamalla ylimääräisen staattoritehon maahan lämpönä.

Tämä on hyvin yleistä moottoripyörissä.

Edut:

  • Yksinkertainen
  • Luotettava
  • Edullinen

Haitat:

  • Tuottaa lämpöä
  • Pitää staattorin voimakkaasti kuormitettuna
  • Voi edistää staattorin ylikuumenemista


Sarjasäädin

Sarjasäädin ohjaa jännitettä avaamalla ja sulkemalla staattoripiiriä, mikä vähentää virran kulkua, kun tehoa ei tarvita.

Edut:

  • Käy viileämpänä
  • Vähentää staattorin kuormitusta
  • Tehokkaampi

Haitat:

  • Kalliimpi
  • Ei ole asennettu kaikkiin moottoripyöriin


MOSFET-säädin

MOSFET-säädin käyttää nykyaikaista transistoritekniikkaa tehokkaampaan kytkentään.

Edut:

  • Parempi jännitteensäätö
  • Käy viileämpänä kuin vanhemmat piiohjatut rakenteet
  • Käytetään usein päivityksenä

MOSFET-säädin voi rakenteesta riippuen olla joko shuntti- tai sarjatyyppinen.


9. Akun rooli

Akku varastoi DC-sähköä ja vakauttaa sähköjärjestelmää.

Akun päätoiminnot:

  1. Syöttää virtaa käynnistysmoottorille
  2. Syöttää virtaa sytytykselle ja ECU:lle ennen moottorin käynnistymistä
  3. Vakauttaa jännitettä
  4. Antaa lisävirtaa, kun kulutus on suurempi kuin latausjärjestelmän tuotto
  5. Tarjoaa DC-virtaa tyhjäkäynnillä, jos staattorin tuotto on alhainen

Useimmissa moottoripyörissä käytetään:

  • Lyijyakku
  • AGM-akku
  • Geeliakku
  • Litiumrautafosfaattiakku, jota kutsutaan myös LiFePO₄-akuksi

Terveen 12 V:n moottoripyöräakun pitäisi yleensä näyttää:

12,6–12,8 V täyteen ladattuna
12,2 V osittain purkautuneena
Alle 12,0 V heikko tai purkautunut


10. DC-piirit moottoripyörässä

Kun AC on tasasuunnattu ja säädetty, DC-virta jaetaan moottoripyörän johtosarjan kautta.

Yleisiä DC-piirejä ovat:

Käynnistyspiiri

Käynnistyspiiri käyttää suurta virtaa. Siihen kuuluu:

  • Akku
  • Käynnistysrele/solenoidi
  • Käynnistysmoottori
  • Paksut kaapelit
  • Maadoitusliitäntä

Käynnistysvirta voi olla erittäin suuri, usein:

50–200 ampeeria tai enemmän

riippuen moottorin koosta ja puristussuhteesta.


Sytytyspiiri

Sytytysjärjestelmä luo korkeajännitteisen kipinän sytytystulpalle.

Nykyaikaisia järjestelmiä ohjaa yleensä:

  • ECU
  • Kampiakselin asentoanturi
  • Sytytyspuola
  • Sytytystulppa

Sytytyspuola voi vastaanottaa 12 V DC:tä ja nostaa sen sitten tuhansiin voltteihin.

Tyypillinen kipinäjännite voi olla:

15 000–40 000 volttia


Valopiiri

Useimmat nykyaikaiset moottoripyörät käyttävät DC-valaistusta.

Yleiset kuormat:


Teho lasketaan kaavalla:

Wattia = volttia × ampeeria

Esimerkiksi 60 W:n ajovalo 12 V:n järjestelmässä kuluttaa:

60 W ÷ 12 V = 5 A

Latausjännitteellä, 14 V:

60 W ÷ 14 V ≈ 4,3 A


11. AC-piirit moottoripyörissä

Jotkin moottoripyörät, erityisesti vanhemmat tai pienemmät mallit, käyttävät AC:tä suoraan tietyissä piireissä.

AC-ajovalojärjestelmät

Joissakin motocross-pyörissä, skoottereissa ja pienissä moottoripyörissä ajovalo voi toimia suoraan staattorin AC-ulostulosta.

Tässä rakenteessa:

  • Ajovalo toimii vain moottorin käydessä
  • Kirkkaus voi kasvaa kierrosluvun mukana
  • Akku voi olla pieni tai puuttua kokonaan
  • Säädin voi rajoittaa AC-jännitettä

Tätä kutsutaan usein AC-valaistusjärjestelmäksi.


AC CDI -sytytys

Jotkin moottoripyörät käyttävät AC CDI -sytytysjärjestelmää.

CDI tarkoittaa:

Kondensaattoripurkaussytytys

AC CDI -järjestelmässä staattorissa on erityinen latauskäämi, joka tuottaa AC-jännitettä CDI-yksikölle. CDI varastoi energiaa kondensaattoriin ja vapauttaa sen nopeasti sytytyspuolaan kipinän aikaansaamiseksi.

AC CDI -järjestelmät voivat usein toimia ilman akkua.

Yleisiä seuraavissa:

  • Motocross-pyörät
  • Skootterit
  • Pienet moottoripyörät
  • Mönkijät
  • Polkukäynnisteiset moottorit


DC CDI -sytytys

DC CDI -järjestelmä käyttää akun jännitettä tai säädeltyä DC-virtaa. CDI nostaa sisäisesti 12 V DC:n kondensaattorinsa lataamiseksi.

DC CDI -järjestelmät vaativat yleensä terveen akun tai latausjärjestelmän.


12. Moottoripyörän latausjärjestelmän toiminta vaihe vaiheelta

Perusprosessi on seuraava:

  1. Moottori käynnistyy ja kampiakseli pyörii.
  2. Roottorin/vauhtipyörän magneetit pyörivät staattorin ympärillä.
  3. Staattorin käämit tuottavat AC-jännitettä.
  4. AC-jännite kulkee jännitteensäätimelle/tasasuuntaajalle.
  5. Tasasuuntaaja muuntaa AC:n DC:ksi.
  6. Säädin rajoittaa jännitteen noin 13,5–14,8 V:iin.
  7. DC-virta lataa akkua.
  8. Akku ja latausjärjestelmä syöttävät virtaa moottoripyörän sähkökuormille.

Yksinkertainen virtauskaavio:

Moottorin pyöriminen
↓
Roottorin magneetit pyörivät
↓
Staattori tuottaa AC:tä
↓
Jännitteensäädin/tasasuuntaaja
↓
Säädelty DC
↓
Akku + moottoripyörän sähkökuormat


13. Tekniset tiedot: jännite, virta, vastus ja teho

Moottoripyörän sähködiagnostiikassa käytetään usein sähkötekniikan peruskaavoja.

Ohmin laki

V = I × R

Missä:

  • V = jännite voltteina
  • I = virta ampeereina
  • R = vastus ohmeina

Tehokaava

P = V × I

Missä:

  • P = teho watteina
  • V = jännite
  • I = virta

Esimerkki:

Jos lämmitettävät kahvat käyttävät 36 W 12 V:lla:

I = P ÷ V
I = 36 ÷ 12
I = 3 A

Lämmitettävät kahvat kuluttavat siis noin 3 ampeeria.


14. Latausjärjestelmän kapasiteetti

Moottoripyörän laturilla on enimmäistuottoluokitus, joka mitataan yleensä watteina.

Esimerkkejä:


Jos lisävarusteet kuluttavat enemmän tehoa kuin latausjärjestelmä pystyy tuottamaan, akku purkautuu hitaasti myös ajon aikana.

Esimerkki:

Latausjärjestelmän tuotto: 350 W
Moottoripyörän peruskuorma: 220 W
Käytettävissä oleva lisävarusteteho: 130 W

Jos lisäät lämmitettävät ajovarusteet, lisävalot, puhelinlaturin ja GPS:n, joiden yhteiskulutus on 180 W, järjestelmä ei välttämättä pysy mukana.


15. Yleiset latausjärjestelmän ongelmat

Heikko tai tyhjä akku

Oireet:

  • Hidas käynnistyspyöritys
  • Naksuva käynnistysrele
  • Himmeät valot
  • Mittaristo nollautuu
  • Moottoripyörä käynnistyy apuvirralla mutta sammuu myöhemmin

Mahdolliset syyt:

  • Vanha akku
  • Alilataus
  • Loisvirran aiheuttama purkautuminen
  • Löysät navat
  • Huono maadoitus


Viallinen jännitteensäädin/tasasuuntaaja

Oireet:

  • Akku ei lataudu
  • Akku ylilatautuu
  • Polttimot palavat
  • Palaneen sähkön haju
  • Jännite yli 15 V
  • Jännite jää noin 12 V:iin moottorin käydessä

Vikaantuva jännitteensäädin/tasasuuntaaja voi joko lopettaa lataamisen tai päästää läpi liian suuren jännitteen.


Viallinen staattori

Oireet:

  • Alhainen latausjännite
  • Akku tyhjenee ajon aikana
  • Palaneen staattorin haju
  • Tummat tai palaneet staattorin käämit
  • AC-ulostulo alhainen yhdessä vaiheessa
  • Oikosulku maahan

Staattorit voivat vikaantua kuumuuden, eristyksen pettämisen tai ylikuormituksen vuoksi.


Huono maadoitus tai syöpynyt liitin

Oireet:

  • Ajoittaiset sähköviat
  • Latausjännite epävakaa
  • Valot välkkyvät
  • Käynnistin on heikko hyvästä akusta huolimatta
  • Sulaneet liittimet

Moottoripyörien sähköjärjestelmät ovat hyvin herkkiä huonoille liitoksille, koska tärinä, kosteus ja lämpö vaikuttavat johdotukseen ajan myötä.


16. Latausjärjestelmän perustestit

Digitaalinen yleismittari on erittäin hyödyllinen moottoripyörän sähködiagnostiikassa.

Akun jännitetesti

Moottori sammutettuna:

12,6–12,8 V = täyteen ladattu
12,3–12,5 V = osittain ladattu
Alle 12,0 V = purkautunut


Latausjännitteen testi

Mittaa akun napojen yli moottorin käydessä.

Tyhjäkäynnillä:

Noin 12,8–14,2 V

3 000–5 000 r/min:

Noin 13,5–14,8 V

Jos jännite pysyy lähellä 12 V:ia, akku ei lataudu.

Jos jännite nousee yli 15 V:n, säädin voi olla viallinen.


Staattorin AC-ulostulon testi

Irrota staattori jännitteensäätimestä/tasasuuntaajasta.

Aseta yleismittari AC-volttialueelle.

Kolmivaiheisessa staattorissa mittaa:

Johto A:sta B:hen
Johto B:stä C:hen
Johto A:sta C:hen

Määrätyllä kierrosluvulla kaikkien lukemien pitäisi olla samankaltaisia. Moottoripyörästä riippuen lukemat voivat olla:

20–80+ V AC

Tarkista aina tarkat arvot huolto-oppaasta.


Staattorin vastustesti

Moottori sammutettuna ja staattori irrotettuna mittaa vastus staattorin johtojen välillä.

Kolmivaiheisessa staattorissa:

A-B
B-C
A-C

Kaikkien pitäisi olla samankaltaisia ja yleensä hyvin pieniä, usein alle 1 ohmi.

Tarkista sitten jokainen staattorin johto maahan. Normaalisti pitäisi olla:

Ei jatkuvuutta maahan

Jos staattorin johto on oikosulussa maahan, staattori on viallinen.


17. AC vs. DC moottoripyörissä: nopea vertailu



18. Miksi useimmat nykyaikaiset moottoripyörät käyttävät DC-järjestelmiä

Nykyaikaiset moottoripyörät tukeutuvat vahvasti elektroniikkaan. Polttoaineenruiskutus, ABS, luistonesto, ride-by-wire-kaasukahvat, LED-valaistus ja digitaaliset mittaristot vaativat kaikki vakaata DC-virtaa.

DC-järjestelmät sopivat paremmin seuraaviin:

  • ECU:n toiminta
  • Anturien tarkkuus
  • Akun lataus
  • LED-valaistus
  • Elektroniset lisävarusteet
  • Käynnistysjärjestelmät
  • Tietoliikenneverkot, kuten CAN-väylä

Siksi nykyaikaiset moottoripyörät muuntavat staattorin AC:n säädellyksi DC:ksi lähes välittömästi.


19. Tärkeitä turvallisuushuomioita

Moottoripyörien sähköjärjestelmät ovat yleensä pienjännitteisiä, mutta ne voivat silti olla vaarallisia.

Tärkeitä varotoimia:

  • Irrota akku ennen suuria johdotustöitä.
  • Älä koskaan oikosulje akun napoja.
  • Käytä oikeita sulakearvoja.
  • Vältä sulakkeiden ohittamista.
  • Älä käytä herkkiä elektroniikkalaitteita ylilataavan järjestelmän kanssa.
  • Ole varovainen sytytyspuolien lähellä, koska kipinäjännite voi olla kymmeniä tuhansia voltteja.
  • Käytä oikeaa yleismittarin asetusta: AC-voltteja staattorin ulostulolle, DC-voltteja akun jännitteelle.
  • Kiinnitä johdotus pois pakoputken kuumuudesta, terävistä reunoista ja liikkuvista osista.


Yhteenveto

Moottoripyörän sähköjärjestelmä käyttää sekä AC:tä että DC:tä. Staattori tuottaa AC-sähköä aina, kun moottori käy. Tämä AC-virta lähetetään jännitteensäätimelle/tasasuuntaajalle, joka muuntaa sen hallituksi DC-jännitteeksi. DC-jännite lataa sitten akkua ja syöttää virtaa moottoripyörän sähkökomponenteille.

Yksinkertaisesti sanottuna:

Staattori = tuottaa AC:tä
Tasasuuntaaja = muuntaa AC:n DC:ksi
Säädin = ohjaa jännitettä
Akku = varastoi DC-virtaa
Sähköjärjestelmä = käyttää säädeltyä DC:tä

Vanhemmat ja pienemmät moottoripyörät voivat käyttää AC:tä suoraan ajovaloihin tai sytytykseen, mutta useimmat nykyaikaiset moottoripyörät tukeutuvat säädeltyyn DC:hen vakaan ja luotettavan toiminnan takaamiseksi. Kun ymmärrät, miten AC ja DC toimivat moottoripyörässä, ongelmien diagnosointi, lisävarusteiden päivittäminen ja terveen latausjärjestelmän ylläpito on paljon helpompaa.
